RS, RSA, RSB, RSM, RSK, RSKI, RSN, RSDPS – to sú vaše známe základné aj nadstavbové riešenia pre elektroinštalačné rozvody. Kvalitné plastové materiály vyhovujúce skúške žeravým drôtom 850°C. Farebné škály prispôsobované vašim želaniam. Cu a Ms materiály špeciálne povrchovo upravené tak, aby poskytovali najnižšie prechodové odpory a maximálnu ochranu proti korózii. Vysoká variabilita prepojovacích možností. Toto sú základné črty originálneho systému radových svorníc SEZ. Niekoľko patentovo chránených riešení a ochrany dizajnov vám zaručia pohodlnosť, rýchlosťa a efektívnosť realizácie elektrických rozvodov. Svornice majú použité zvinované svorky s upevnením drieku skrutky svorky vo výlisku púzdra. Ak nie je tabuľkách uvedené inak, tak každá zo svoriek umožňuje spoľahlivé pripojenie vodiča alebo vodičov menovitého pripojovacieho prierezu, a o jeden a dva stupne menšieho (napr.: svorka 2,5 mm
2 umožňuje pripojenie aj vodičov 1,5 alebo 1 mm
2). Krútiaci moment pre skrutkové svorky zodpovedá požiadavkám normy EN 60947 – 7 – 1.

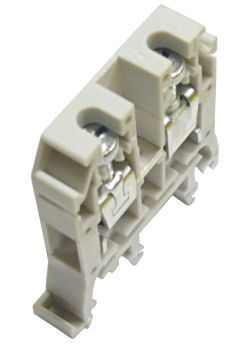

Radova svorkovnica RS (sivá):
Svornica pre univerzálne použitie. Oproti sérii RSDPS má nasledovné výhody, zvýšené krytie na IP 20, pri použití prepojok nie je nutné nechávať medzeru medzi svornicami, lepšie upevnenie na lištu, väčší pripojovací rozsah.

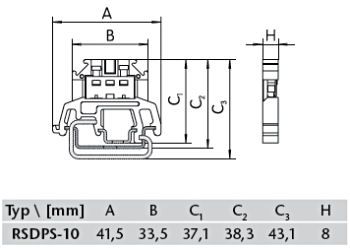

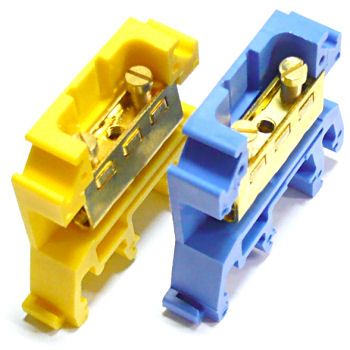

Radova svorkovnica RSDPS (žltá, modrá):
Tradičné, obľúbené riešenie pre elektrické rozvody. IP 00. Púzdro aj skrutky sú z mosadze. Spojovací mostík pevný Používa sa pre trvalé prepojenie susedných radových svorníc vo svorkovnici. Dodáva sa zároveň s príslušnými nástavcami a skrutkami. Medzi spojkami rôznej polarity, resp. rôznych pólov je potrebné ponechať vzdialenosť v šírke jednej svornice.
Technické údaje RS (sivá):prierez žily | pevny medený vodič: 0,35- 10mm2 lankový medený vodič: 0,5 - 6mm2 |
max. menovitý prúd | 46A |
menovité napätie | 800V |
dĺžka odizolovania | 10,5mm |
upevnenie | DIN lišta |
šírka svorky | 7,5mm |
Technické údaje RSDPS (žltá, modrá):prierez žily | pevny medený vodič: 4 m2 lankový medený vodič: 2,5 mm2 |
max. menovitý prúd | 25A |
menovité napätie | 500V |
dĺžka odizolovania | 11mm |
upevnenie | DIN lišta |
